在現代工業自動化與控制系統中，現場總線技術扮演著連接現場設備與控制系統、實現高效數據交換的核心角色。隨著工廠規模的擴大和復雜性的增加，現場總線網絡的傳輸距離常常會受到物理介質（如電纜）自身衰減特性的限制，導致信號質量下降甚至通信中斷。為了解決這一問題，光纖中繼器應運而生，成為保障現場總線網絡穩定、可靠、長距離運行的關鍵設備。

一、光纖中繼器的定義與工作原理

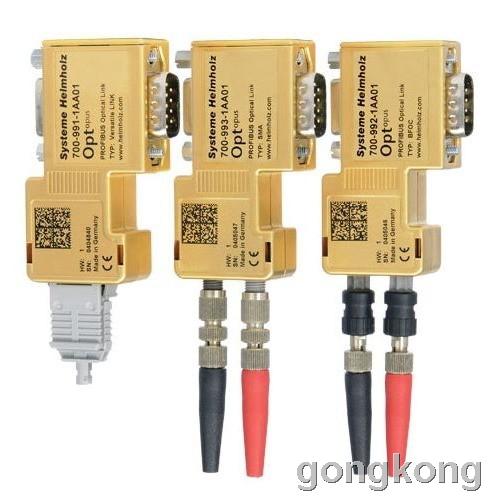

光纖中繼器，顧名思義，是一種專為現場總線系統設計的信號中繼設備。它的核心功能是接收來自現場總線電纜（如PROFIBUS、PROFINET、Modbus、DeviceNet等）的電信號，將其轉換為光信號，通過光纖進行遠距離、低損耗的傳輸，到達另一端后再將光信號轉換回電信號，并重新注入到現場總線網絡中。這個過程有效地解決了傳統銅纜在傳輸距離（通常限于幾百米）和抗電磁干擾能力方面的瓶頸。

其工作模式通常為透明傳輸，即不改變原有總線協議的幀結構和數據內容，只是作為物理層的信號“放大器”和“轉發器”，確保信號的完整性和實時性。

二、光纖中繼器在現場總線應用中的核心價值

1. 顯著延長傳輸距離：單模光纖的傳輸距離可達數十公里，多模光纖也可達數公里，這使工廠設備可以部署在更廣闊的區域，而無需擔憂信號衰減。

1. 卓越的抗干擾能力：光纖以光為傳輸媒介，完全不受電磁干擾（EMI）和射頻干擾（RFI）的影響。這在存在大功率電機、變頻器、焊接設備等強電磁環境的工業現場中至關重要，能極大提升通信的可靠性和穩定性。

1. 電氣隔離與安全保障：光纖本身是絕緣體，使用光纖中繼器可以在不同電氣單元（如不同車間、不同電壓等級的裝置）之間實現完美的電氣隔離，有效防止地電位差引起的損壞，并提升系統的安全性。

1. 高帶寬與未來擴展性：光纖提供了極高的帶寬潛力，能夠輕松應對未來現場總線向更高數據速率和更大數據量發展的需求，保護用戶投資。

三、典型應用場景

• 大型工廠與分布式控制系統：如石油化工、汽車制造、冶金等行業，需要將控制室與分布在數公里外的現場儀表、執行器連接。
• 環境惡劣的工業現場：存在強腐蝕、潮濕、震動或極端溫度的區域，光纖及其中繼器的防護外殼能提供更好的環境適應性。
• 需要高安全等級的場合：如易燃易爆區域（石油平臺、化工廠），光纖傳輸無火花風險，本質安全性更高。
• 連接不同建筑或廠區：跨越廠區道路、鐵路或河流，鋪設光纖比長距離敷設重型鎧裝電纜更經濟、更靈活。

四、選擇與部署注意事項

在選擇光纖中繼器時，工程師需考慮以下幾點：

• 總線協議兼容性：確保中繼器支持特定的現場總線協議及速率。
• 光纖類型：根據距離選擇單模（遠距離）或多模（中短距離）光纖及對應接口。
• 供電方式：通常支持DC 24V工業標準電源，部分產品可能支持冗余電源輸入。
• 診斷功能：現代光纖中繼器通常配備LED狀態指示燈（如電源、光纖鏈路、總線活動狀態），便于快速故障定位。
• 安裝方式： DIN導軌安裝是工業環境中的標準方式。

部署時，需注意光纖的連接與熔接質量，避免過度彎曲，并合理規劃網絡拓?fù)?，確保中繼器的引入不會影響總線的循環時間等實時性指標。

###

光纖中繼器作為現場總線網絡與光纖傳輸技術之間的橋梁，以其在延長距離、抗干擾和電氣隔離方面的突出優勢，已成為構建大型、復雜、高可靠性工業自動化網絡的基石之一。正確選型與應用光纖中繼器，能夠有效突破傳統布線的物理限制，為智能制造和工業物聯網（IIoT）的深入發展提供堅實、靈活的基礎設施保障。
